Bezprzewodowy 3-osiowy czujnik pola magnetycznego (PS-3221)

Czujnik Pasco do szkolnych pracowni przyrodniczych

Czujnik bezprzewodowy, posiada dwa zakresy, mierzy pole magnetyczne jednocześnie wzdłuż 3 osi i jest wystarczająco czuły, by zmierzyć pole magnetyczne Ziemi.

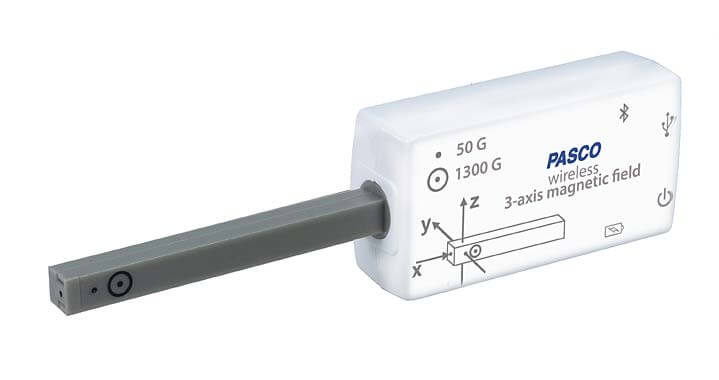

3-osiowy czujnik pola magnetycznego, który może wykrywać ziemskie pole magnetyczne, a także pola magnesów sztabkowych, cewek oraz przewodników z prądem. Dostępne są dwa zakresy: ± 50 gausów i ± 1300 gausów, do wyboru przez użytkownika. W zależności od rodzaju eksperymentu, można mierzyć jednocześnie trzy składowe pola magnetycznego, wypadkową a w razie potrzeby, pole wzdłuż jednej lub dowolnych dwóch osi. Czujnik podaje wartość gęstości strumienia pola magnetycznego (czyli indukcji pola magnetycznego) w teslach, militeslach i gausach. Rozmieszczenie składowych X, Y i Z pokazane jest na górnej części obudowy czujnika.

Ten czujnik jest zaprojektowany do badania pól statycznych.

Łączność bezprzewodowa znacznie ułatwia ustawienie każdego eksperymentu z użyciem tego czujnika.

Przed dokonaniem pomiarów bardzo słabych pól magnetycznych (na przykład ziemskiego) może być konieczne wyzerowanie czujnika za pomocą EM-8652 – Komory zerowego pola magnetycznego.

Cechy użytkowe

• Jednoczesne pomiary wzdłuż trzech osi
• Podwójny zakres: ± 50 G i ± 1300 G
• Wystarczająco czuły, by zmierzyć ziemskie pole magnetyczne
• Można mierzyć pola z magnesów, cewek i przewodników z prądem
• Wyposażony w akumulator litowo-jonowy
• Łączność za pomocą Bluetooth® lub USB

Typowe zastosowania

• Badanie przebiegu linii pola magnetycznego.
• Wyznaczanie natężenia pola magnetycznego wytwarzanego przez magnesy stałe, przewodniki z prądem i cewki.
• Badanie pola magnetycznego solenoidu.
• Pomiar pola magnetycznego wytwarzanego przez cewki Helmholtza.
• Badanie pola magnetycznego Ziemi.

Zestaw zawiera:

• 3-osiowy czujnik pola magnetycznego,
• pręt do montażu czujnika na statywie,
• kabel USB (do ładowania i opcjonalnego bezpośredniego połączenia).

Dane techniczne

• Zakresy
  • ± 50
  • ± 1300 G
• Rozdzielczość
  • ± 0,01 G (zakres 50 G)
  • ± 1 G (zakres 1300 G)
• Maksymalna częstotliwość próbkowania - 100 Hz
• Gromadzenie danych bezpośrednio w czujniku
  • Tak
  • co najmniej 25.000 rekordów
  • Czas pracy na jednym ładowaniu – 3,5 dnia
• Bateria
  • Akumulator litowo-polimerowy
  • czas pracy ciągłej po naładowaniu: co najmniej 72 godziny
• Łączność - Bluetooth 4.0 lub USB

Kompatybilność i wymagania systemowe dla czujników Pasco

Czujnik nie wymaga żadnych interfejsów i łączy się z urządzeniem pomiarowym za pomocą Bluetooth 4.0 lub USB.

Każdy nowy model Mac, iPad, iPhone, tablet lub smartfon z systemem Android oraz każdy komputer PC z systemem Windows 10 w wersji Creators Edition 1703 lub nowszej obsługuje bezprzewodowe połączenie z urządzeniami PASCO.

Oprogramowanie

Ten czujnik wymaga oprogramowania PASCO do gromadzenia i analizy danych: SPARKvue (polecany dla szkół) albo bardziej zaawansowanego – Capstone.

Długoterminowa rejestracja danych

W programach SPARKvue lub PASCO Capstone czujnik ten można uruchomić w trybie zdanej rejestracji danych, w którym zapisuje on odczyty do pamięci wewnętrznej, bez konieczności połączenia z urządzeniem komputerowym przez wiele godzin lub dni. Po zakończeniu eksperymentu wystarczy podłączyć czujnik do urządzenia z uruchomionym oprogramowaniem PASCO i pobrać wszystkie zarejestrowane pomiary.

Program Chemvue nie obsługuje tego trybu.

Zobacz filmową instrukcję obsługi!
